Aperture tubes

"Aperture tupe" è un tubo di vetro cavo con un foro attraverso il quale le cellule vengono trascinate nel contatore Coulter. Questo tubo è riempito di soluzione salina e un elettrodo è posto all'interno e all'esterno del tubo generando corrente elettrica attraverso il foro nel tubo. Quando viene misurato un campione, l'interno del tubo viene posto sotto vuoto, il che induce le cellule o le particelle in questione a transitare attraverso il foro verso l'interno del tubo. Ogni volta che una cellula (o particella) entra nel foro dell'apertura, essa sposta la soluzione salina generando in un impulso elettrico visibile. In base alla dell'impulso è trarre informazioni sulle dimensioni della cellula (o particella) che è transitata attraverso il foro. Il numero di impulisi generati corrisponde al numero di cellule o particelle transitate attraverso il foro.

aperture tubes for multisizer

Aperture Tubes per Multisizer 4e

Aperture
(Nominal
Diameter, μm)
Particle Diameter Range (μm) Particle Volume Range (μm3or fL)
Total Lower
Limit
Upper
Standard
Limit
Upper
Extended
Limit
Total Lower
Limit
Upper
Standard
Limit
Upper
Extended
Limit
Part
Number
10† 0.2 - 8.0 0.2μm 6.0μm 8.0μm 0.004 - 268 x 103μm3 0.004μm3 113μm3 268μm3 B42812
20† 0.4 - 16 0.4μm 12μm 16μm 0.034 - 2.14 x 103μm3 0.034μm3 905μm3 2,144μm3 A36390
30† 0.6 - 24 0.6μm 18μm 24μm 0.113 - 7.24 x 103μm3 0.113μm3 3,053μm3 7,238μm3 A36391
50†† 1.0 - 40 1.0μm 30μm 40μm 0.524 - 33.5 x 103μm3 0.524μm3 14,137μm3 33,510μm3 A36392
70†† 1.4 - 56 1.4μm 42μm 56μm 1.44 - 92.0 x 103μm3 1.44μm3 38,792μm3 91,952μm3 A36393
100†† 2.0 - 80 2.0μm 60μm 80μm 4.19 - 268 x 103μm3 4.19μm3 113 x 103μm3 268 x 103μm3 A36394
140†† 2.8 - 112 2.8μm 84μm 112μm 11.5 - 736 x 103μm3 11.5μm3 310 x 103μm3 736 x 103μm3 A36395
200†† 4.0 - 160 4.0μm 120μm 160μm 33.5 - 2.14 x 106μm3 33.5μm3 905 x 103μm3 2.14 x 106μm3 A36396
280 5.6 - 224 5.6μm 168μm 224μm 92.0 - 5.88 x 106μm3 92.0μm3 2.48 x 106μm3 5.88 x 106μm3 A36397
400 8.0 - 320 8.0μm 240μm 320μm 268 - 17.2 x 106μm3 268μm3 7.24 x 106μm3 17.2 x 106μm3 A36398
560 11.2 - 448 11.2μm 336μm 448μm 736 - 47.1 x 106μm3 736μm3 19.9 x 106μm3 47.1 x 106μm3 A36399
800††† 16 - 640 16μm 480μm 640μm 2145 - 137 x 106μm3 2145μm3 57.9 x 106μm3 137 x 106μm3 A40889
1000††† 20 - 800 20μm 600μm 800μm 4189 - 268 x 106μm3 4189μm3 113 x 106μm3 268 x 106μm3 A36400
2000††† 40 - 1600 40μm 1200μm 1600μm 33,510-2140 x 106μm3 33,510μm3 905 x 106μm3 2140 x 106μm3 A36401

I tubi ad alta risoluzione hanno uno spessore superiore del 120% rispetto ai normali tubi, estendendo così il tempo che la particella impiega a passare attraverso il tipo e garantendo una maggiore discriminazione della dimensione delle particelle.

Hi-Res 50 1.0 - 40 1.0μm 30μm 40μm 0.524 –33.5x 103μm3 0.524μm3 14,137μm3 33,510 μm3 A44581
Hi-Res 70 1.4 – 56 1.4μm 42μm 56μm 1.44 –92.0x 103μm3 1.44μm3 38,792 μm3 91,952 μm3 A44582
Hi-Res 100 2.0-80 2.0μm 60μm 80μm 4.19 –268x 103μm3 4.19μm3 113x 103μm3 268x 103μm3 A44583
Hi-Res 140 2.8 – 112 2.8μm 84μm 112μm 11.5 –736x 103μm3 11.5μm3 310x 103μm3 736x 103μm3 A44584
Hi-Res 200 4.0 – 160 4.0μm 120μm 160μm 33.5 –2.14 x 106μm3 33.5μm3 905x 103μm3 2.14 x 106μm3 A44585
s † L'intervallo dipende dalla pulizia del sistema e dal rumore elettromagnetico ambientale
†† Disponibile in tubi ad alta risoluzione
†††L'intervallo dipende dalla densità del campione

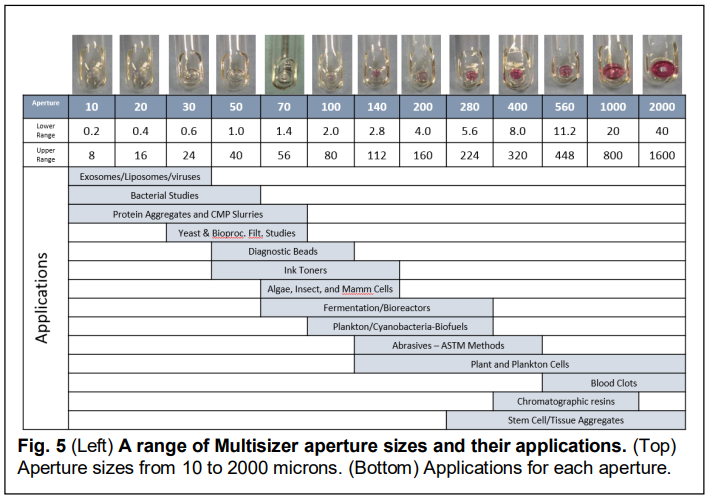

Aperture Range
Total range: dal 2% all'80% del diametro del tubo
Standard Range: dal 2% al 60% del diametro del tubo
Extended Range: dal 60% al 80% del diametro del tubo

Aperture Dynamic Range
Standard 1:30 (per diametro), Extended 1:40 (per diametro)
Standard 1:27,000 (per volume), Extended 1:64,000 (per volume)

Standard di calibrazione delle microsfere per gli strumenti Beckman Coulter Life Sciences

Part Number Name Nominal Size Primary Aperture(s) for calibration* Other Apertures for verification**
6602792 STANDARD 2 µm, LATEX PARTICLE, NIST TRACEABLE 2µm 10 µm 20 µm, 30 µm
6602793 STANDARD 3 µm, LATEX PARTICLE, NIST TRACEABLE 3 µm 20 µm 10 µm, 30 µm
6602794 STANDARD 5 µm, LATEX PARTICLE, NIST TRACEABLE 5 µm 30 µm 10 µm, 20 µm, 50 µm
6602796 STANDARD 10 µm, LATEX PARTICLE, NIST TRACEABLE 10 µm 50 µm, 70 µm 20 µm, 30 µm, 50 µm, 70 µm, 100 µm, 140 µm, 200 µm
6602797 STANDARD 15 µm, LATEX PARTICLE, NIST TRACEABLE 15 µm 70 µm 50 µm, 100 µm, 200 µm, 280 µm
6602798 STANDARD 20 µm, LATEX PARTICLE, NIST TRACEABLE 20 µm 100 µm, 140 µm 140 µm, 200 µm, 280 µm, 400 µm
6602799 STANDARD 30 µm, LATEX PARTICLE, NIST TRACEABLE 30 µm 200 µm 100 µm, 140 µm, 200 µm, 280 µm, 400 µm, 560 µm
6602800 STANDARD 43 µm, LATEX PARTICLE, NIST TRACEABLE 43 µm 280 µm 2800 µm, 400 µm

*Use recommended bead with primary aperture for Aperture Calibration.
**Per verificare le prestazioni del tubo dopo la calibrazione si possono usare sfere di dimensioni aggiuntive.
Si raccomanda di calibrare lo strumento usando una microsfera che sia compresa tra il 7 e il 30% del range di dimensioni del tubo.
